这个是点击线接到驱动器的 a 加 b 加 a， 负 b 负 红绿一组 正负 g， n， d 接开关电源， 正威是输出，正 c， o， m 是输出。这个是大地 l， n 是接二百二， 蓝色是负绿色是正绿色。 驱动器和控制器接线 接 p， u， l 和 d， i 二 o， p， t， o 兼 p o， l 证和 d， l， r 证。 e， n， a 只能不用接， 控制器也需要供电。一接正二接负 一，正二负 一接到正 wow 红正黑负，然后我们来接二百二电源， l， n 接二百二，不分正负。 这个二百二一定要接牢靠。

　　这个是点击线接到驱动器的 a 加 b 加 a， 负 b 负 红绿一组 正负 g， n， d 接开关电源， 正威是输出，正 c， o， m 是输出。这个是大地 l， n 是接二百二， 蓝色是负绿色是正绿色。 驱动器和控制器接线 接 p， u， l 和 d， i 二 o， p， t， o 兼 p o， l 证和 d， l， r 证。 e， n， a 只能不用接， 控制器也需要供电。一接正二接负 一，正二负 一接到正 wow 红正黑负，然后我们来接二百二电源， l， n 接二百二，不分正负。 这个二百二一定要接牢靠。

　　彩神vll用户常见问题解答

　　时代超群3722三相步进电机驱动器接线说明#三相步进电机驱动器 #步进电机

　　红绿黄蓝接驱动器A+A-B+B-#步进电机 #57步进电机 #步进电机接线方法 #步进电机接线

　　彩神vll用户常见问题解答

　　我们来看一下这个八六步行电机是怎么接线的，这是电机线出来四根，我们接到驱动器的 a 项和 b 项上面白绿一组，蓝黑一组，然后 a、 c， 这里是接供电的， 这是个变压器，变压器输入是二百二，输出是交流六十伏，这是一个显示，显示电压的表，六十三伏，然后再看信号端怎么进。 第二是方向， p u、 l 是脉冲，我们接到驱动控制器的 x 轴上面， x 轴 p 对应的是脉冲， x 轴 d 对应的是方 正，正负对接就可以了，看正对正，负对负。 然后再看控制器的电源，二十四伏零伏， g 和 v 都要接 好，两边是正，中间这两个是负，接到开关电源的正和负上面 正负正负一定要接，对啊，不能接反。然后这个是 l、 n， 这个是接二百二十伏的，接这个插座的，接好以后就可以用了。

　　教大家怎么识别电机的四根线啊？这是八六步行电机，两项的 面默认的出现是白绿蓝黑，有的客户他不知道这些东西怎么接，哪哪两个是一组， 你看现在是这个线没有短接情况下是可以拧动的，如果短接之后电机阻力变大， 那这两根就是一组啊。再试一下这两根，哎，阻力变大，如果它不是一组的话，它断接到一起是没有变化的。一组接驱动器的 a 正 f， 然后另外 接必正必负就可以了。好，再看一下五七的，五七的也是一样的原理，红绿一组，看拧不动，松开就可以拧动。那红绿就是一组， 黄蓝叶一组呢？对，四根线肯定有一组两组是通的，如果有一组短是短的，那就是代表电机是有问题的。红绿一组接到驱动区的一正一负，蓝黑，嗯，黄蓝接到必正必负。 如果家里有万用表的，就这个，把这个万用表打到二极管档试一下。 其中一组是导通的，组织很小， 属于倒通状态，其他的就不行。白绿一组，蓝黑一组 五七的也是一个原理，黄蓝卡通， 红绿导通，不是一组不导通， ok。

　　57闭环步进电机套装报警断电刹车接线 #技术分享 #驱动器报警 #步进电机刹车 #继电器

　　42步进电机搭配微型模块驱动器，组装！超简单，你也会！42电机打印机，雕刻机，写字机配件。低成本首选时代超群#42步进电机 #42步进电机怎么接线 #工厂实拍视频

　　#步进电机 #可编程控制器 CM35/TC55控制器，DM542驱动器接线

　　三五控制器接线，首先我们看一下电源线，红色是 正，黑色是负，就这个电源盒正接正负接负这个是信号线，黄色的是 脉冲，蓝色的是方向，正负一定要对清楚，接驱动器脉冲和方向。然后这个是电机线， 接这个电机武器固定电机，这个是电源线，也是接这个电源盒。

　　今天玩130大步进电机28牛米与驱动器接线正反转控制 #电机 #自动化 #控制器

　　今天给大家再看一个东西啊，桌面上有点乱啊，但是可以看我们这是一个什么样幺三零的 大步进二十八牛米的六点八，然后这个东西就是他的驱动器，高压不进驱动器，代号叫 ls 三九二二， 然后我手里拿的这一组呢是他二百二的一个宫殿，然后上面这 uvw 是他的一个这个 动力线啊，电机线，然后分别就是红白黑，最后一个屁结黄的地线啊。我们给他配了一个脉冲，五伏脉冲，用我们这一个幺零零二五四零的三轴的脉冲功能， 我们可以点到这个手动状态啊，通过这个现在速度呢？现在我们的速度 f 是五百啊，我们点一个高速， 告诉我刚才把这个速度改到一千五了，再试一下一千五百转。 我们看一下电机的状态啊， 已经出现幻影了，就是声太大了，没法，这就是大部件啊，好嘞。

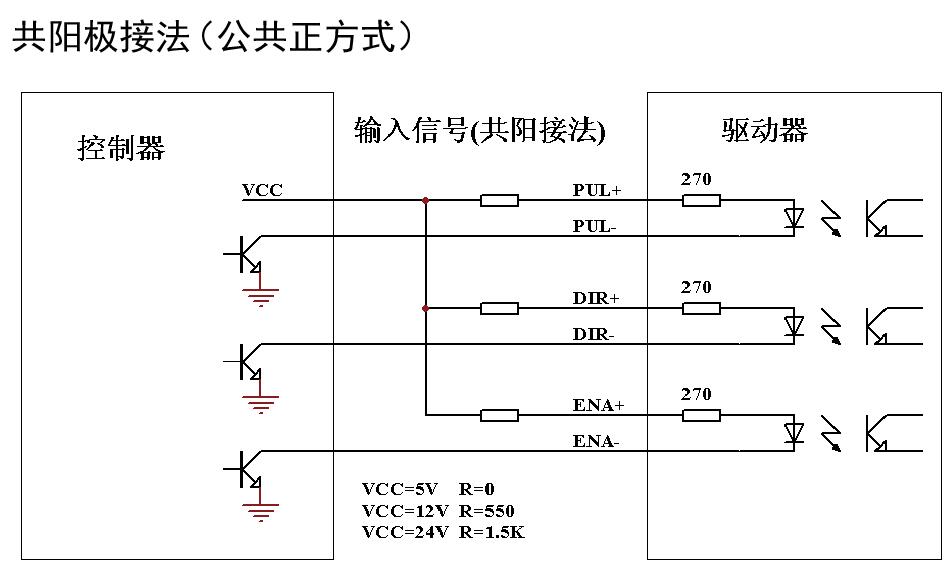

　　朋友们大家好，这里是北京时代超群。我们这一期给大家讲解步进一套步进电机它的接线，它是怎么接线的？首先这是一套五期的步进电机，它分为四个部分， 直流电源二十四伏的，然后控制器，电机驱动器需要这四个部分。我们来介绍一下他的接线。 首先我们先讲一下电源，电源接线，它相当一个变压器，交流二百二十进入，然后是出来是直流二十四伏， 他的两边 l 和根接零火线，零火位置是不用分的。然后中间这个符号是地线， 然后微负微正，这是两个不同的区域。微负代表的就是负极，微正代表的就是正极。我用红线代表正极，黑线代表负极。 然后我们的控制器的接线，我们看一下控制器背面这个区域就是他的电源区域， 二十四伏零伏，计和微。其中二十四伏和 v 是正级，零符和计是负级。 我们呢要把两个正极和两个负极串一下，就是说两边串一下，然后中间这两个串一下，如果不串的话，他的输入输出会没有反应。然后正极出来一根线，负极出来一根线，连接咱们的 电源。然后可以看到他的脉冲区域，分为 x 轴，外轴， c 轴 还有 z 轴，这是一个单轴控制器啊，所以我们接的是 x 轴。 p 加 p 减代表脉冲正，脉冲负， d 加递减代表方向正，方向负。我们分别引出四根线连接咱们的驱动 好，看一下咱们的驱动啊。这个区域就是咱们的输入信号区域。其中 pull 正 代表的就是从控制器出来的脉冲信号正 pu 代表脉冲腹， dir 加代表方向，正 dir 减代表方向。 那四根线就是连接这四个区域就可以了。然后他的电源也是二十四伏供电。微正代表正极，金地代表负极。连接咱们的电源， 然后 a 加 a 减， b 加 b 减。这个区域呢是连接咱们的电机四根向线的。 红绿黄蓝就是咱们的定义啊，连接咱们的五期不禁电机的。如果咱分不清，就是说哪四根线接哪四个， 那四个端口的话，可以任意找出两根线，然后并在一起去拧这个电机轴，如果拧不动的话，他们就是同一组，有可能是 a 组，有可能是 b 组。这个无所谓，他会扎他只会影响咱的方向，但直接接就行了。 好，这就是一整套补漆，不仅电机的接线，我们通电试一下。 好，我们切换到手动模式，好，电机也可以正常运转。
