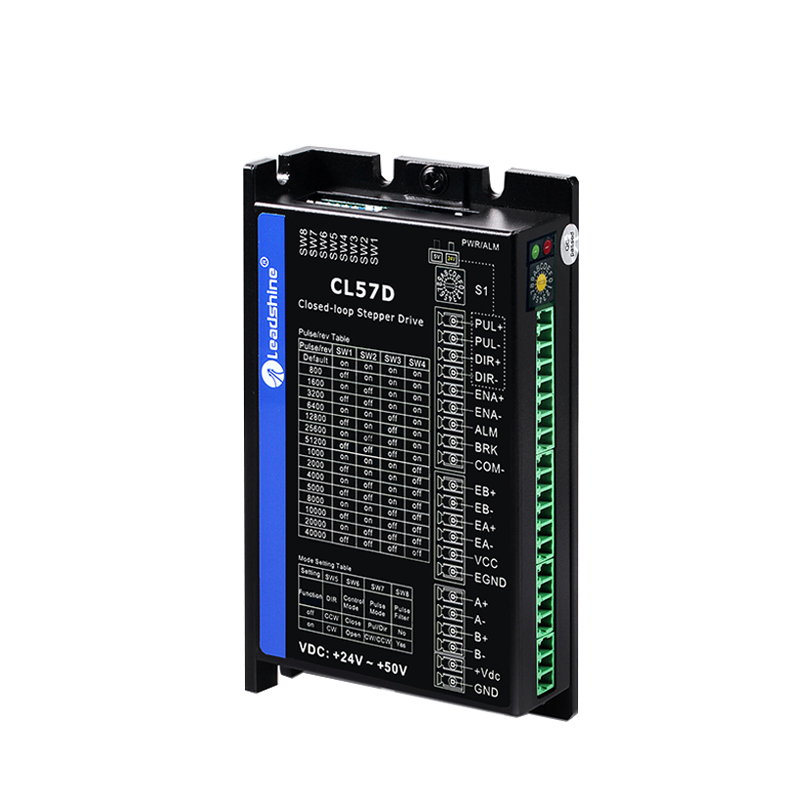

一环步径电机驱动器 vl 幺五零三拥有单独的爆炸控制输出口、档位信号输出口和报警信号 出口。电流可以任意设置一到三 a 范围内细分设定两百到五万、一千两百内指令贷款两百 k h z 和五百 k h z 可拨码选择 脉冲和方向输入，电瓶采用拨码选择五伏或二十四伏，具有过流、过压和跟踪误差超差等保护。
雷赛DM422S/DM422驱动器采用六位拨码开关设定细分、运行电流、静止半流以及控制参数的自整定。能带动：35CM015 35CM04 42CM02 42CM04步进电机#工业自动化 #步进电机 #雷赛步进电机 #非标自动化 #雕刻机 @雷赛步进伺服电机-南博万 @抖音小助手
#零基础学电工 #工业自动化 #自动化电工培训#黑龙江电工培训#步进电机 步进驱动器电流设置，精度细分设置，全流半流设置
来给大家讲一下这个步进驱动器啊，它上面这些表格啊，包括这个把开关是干嘛用的？大家好，我是技师，老师专业培训自动化电工啊，这个表格上面一共有两个信息， 这上面这个是他的电流，就通过这个驱动器去调节这个电机的这个电流的啊，比如说这块第一个格，这个是额定电流，而这个格是个峰值电流，通过什么来调节呢？通过这个方法开关，这两个方法开关通过一二三三个开关的组合进行调节。 如果你这三个开关啊都打到这个啊，下面是啊，打到下边啊，那就是选择的是第一个格电流就是两安，然后峰值呢是二点四安，然后呢你要是如果选择比如说这个五点四三安的话，那么第一 一个打到啊，然后二三就往上拨，就往上拨，这样的话你就是选择了这个电流池，这个电流怎么调呢？你要配合这个电机和你的负载去调，你看一下我们电机，这个电机的电流是六安， 也就是最大这电机能够去承受六安电流啊，给点太大就不行了，太大肯定会热，然后呢会烧坏，然后还要去看他的负载， 如果他的负载比较小，只带一个小的传送带啊，那这样的话可能用不到六安，你可能用比如说两安就够了啊，那么呢你就给他调到这个第一档的这块啊，用这方向开关调，然后我们再看一下下面 这个下面是什么呢？他四百八百一千六的这个啊，这个是叫他的这个脉冲细分，也就是给多少个脉冲这个电机才能转一圈，这个调到这个四百啊，也就是给四百脉冲 电机就能转一圈，如果你调到这个八千，就是八千个脉冲电机转一圈，也就是这个细分的数越高，电机的精度他也就越高。那我们看一下这个电机上面也有一个，呃，也有角度和这个叫一点八度，这个叫做步进角啊，是指的这个电机在刚设计完成之后啊，他本身的一个精度， 一点八度就是一个脉冲，他转一点八度，那么转一圈是三百六十度啊，那么他就是给二百个脉冲，他能够转一圈，这就是他的精度了。 可是这种电机的精度太低了，我们在实际使用的时候呢啊，他这个步行角太大，我们要通过这个驱动器来去调节他的精度， 如果现在我们想用这个啊，想用一千六的这个，呃，细粉也就是给他一千六百个脉冲才让他转一圈，提高和精度怎么办呢？我们通过这四个拨码开关， sw 五一直到八。四个这块有，有啊，从这个五到八，我看一下啊，你将这个六啊，将六调到上面，然后剩下三个调到下面， 都调到二，这样的话你就选择了这个一千六的细分，这个时候啊，你就不去看这个电机上面这个固金角了啊，精度是由这个细分来决定的， 然后现在的爆款开关呢，我们从这个一到八呢，一共是有八个，但是我们这边电流是用了三个，然后这个细分是用了四个，只用了七个， 还有一个四啊， sw 四是没用的。 sw 四啊，这是干嘛的呢啊？这里有有几个单词啊，这个 off 的时候也就是打到上面啊，这个是 have cream 啊，也就 是半电流啊，半电流工作，然后后面的这个 on 打到是是副 coint 啊，是全流工作，这个是选择这个驱动器半流工作还是全流工作的啊？如果是全流的情况下啊，你打到这个全流， 那就是说这个驱动器你现在选择的是两安，他就输送给电机，两安的电流，如果你选择是半流，他就输送给电机，这个一安啊，一安多点电流就是这样的，那他俩有什么区别？怎么用啊？一般情况下呢，这个半流的时候是比较稳定的， 但是他精度比较低，而且呢，他这个呃比较节能啊，他电流小嘛，比较节能啊，然后呢，如果是要求精度高的话，你就要用这个全流的， 用全流啊，然后这个他全流力量也会大一点啊，然后这个会，呃更损耗一些能源，然后呢会发热。好想学习更多自动化电工知识，找我参加培训，交换你真正可以工作的技术。
雷赛闭环步进电机驱动器CL1-507，拥有单独的抱闸控制输出口、到位信号输出口和报警信号输出口，指令带宽200KHz和500KHz可拨码选择电流可以任意设置（3---7A范围内），可驱动57、60系列闭环步进电机，细分设定（200~51200内），脉冲和方向输入电平采用拨码选择5V或24V，具有过流、过压和跟踪误差超差等保护#雷赛闭环步进电机 #闭环步进电机 #闭环步进电机驱动器 #步进电机 @雷赛步进伺服电机-南博万 @抖音小助手
步进电机运动控制2 plc入门课程持续更新中#plc入门教程 #plc培训学校
雷赛闭环步进电机驱动器CL42C，免调试、良好性能、低成本、稳定可靠，采用全新32位电机控制专用DSP芯片；具有示波器监测等功能，脉冲、方向，使能5VDC信号输入电流可以任意设置（0---3A范围内），可驱动42系列闭环步进电机，细分设定（200~51200内），脉冲响应频率最高可达200KHZ，具有过流、过压和跟踪误差超差等保护#闭环步进电机 #步进电机驱动器 #闭环步进电机驱动器 #雷赛驱动器 #自动化设备 @雷赛步进伺服电机-南博万 @抖音小助手
步进驱动器拨码开关如何调电流#零基础学电工 #工控 #plc #电气自动化技术 #自动化
我们看一下这里的电流设置表，这里的 sw 一 sw 二呢是用来做电流设置的，那我们这个固定驱动器设置的电流一般来说的话要小于他的一个额定电流，如果说设置的过大的话呢，话就会容易导致我们的电机会发热， 那所以呢我们电流设置最好呢是根据这个负载来进行设置，也就是说一般的小负载呢就设置小电流，高负载就设置大电流。
大家好，这里是倾听 plc。 plc 步进驱动器的编码开关，实际上是一组拨码开关，通常用于配置和设置步进驱动器的工作参数。这些拨码开关通过不同的组合可以进行以下参数设置。一、 编码开关通常用于配置步进驱动器的微部分辨率。微部分辨率决定了步进电机每一步的细微运动量， 通过在编码开关中设置不同的选项，可以调整微部分辨率，从而影响步进电机的转动精度和平滑性。二、 电流限制设置步行电机在运行时需要一定的电流来产生扭距，编码开关可以用来设置驱动器的电流限制，以确保电机在正常的工作范围内不会受到过电流的损害。 运动方向设置一些不仅驱动器可以使用编码开关来配置运动的方向，例如正转或反转。通过设置编码开关可以定义电 机的旋转方向。四、工作模式选择步进驱动器通常支持不同的工作模式，如全步进、半步进、四分之一步进等。好了，以上就是本次视频的全部内容了，不要忘了点赞和评论，持续提供最优质的公共小知识！
来我们来看一下啊，我们这个设备呢，我们现在呢这个电已经全部给他上上去了，大家看啊，这个不仅驱动器是带电的，正常我现在把电源断了啊， 断了以后呢，这个不进驱动器啊，他现在呢没办法控制电机，那这个电机我们可以手动呢，来回这个位置呢，来回，你看可以来回，那这个时候我们在上电的时候呢，你看啊， 那正常这个步进电机他应该定位，但是你看哦，我用手呢照样可以把它动起来，那这就是有问题的，有什么问题呢？证明我们这个思感的这个扭矩啊，太小了， 太小了啊，如果这个时候你上面有负载的话呢，那他可能就没办法把这个设备带动起来， 那这个时候我们看一下我们这个拨进驱动器啊，看能不能解决这个问题。上面这个表格我们他是一个细分的啊，就控制我们拨进电机每圈的脉冲数，我们重点看下面这个表格，这是一个电流，电流的话呢，它主要现在靠我们四五六这几个拨码开关， 四五六呢，你看呢，它现在都处于 on， 都处于 on 的话是最小的一个电流，最小的电流呢可以随便轻易切换，那我现在呢，我把它调一下，我调到这个一个 off， 两个 on 啊，第一个变为 off， 后面还是，那这个时候呢，这个设备就力就很大了，动不了了，你看我现在使劲都动不了了，那大家学了 这个技能有什么好处呢？就说我们后面在工作中啊，我们这个设备呢，可以根据他负载的大小呢，调节这个拨码开关四五六的状态， 改变他的电流的大小，他电流的大小直接影响我们这个嗯，思感的这个扭矩，那接下来我们把设备动一下，我们看一下， 来我们把设备动一下，这是我们简单的一个嗯，扭矩的方法，我们调节扭矩的话呢，我跟大家说啊，他是不影响我们这个设备的运行的，比如说我这里呢，让你走走，给个位置，嗯，六八八，来给个位置六八八。 那这个时候呢，我们这里给个速度三千来把你设备动起来，好把 m 零点零导通啊， 来大家看一下导通，好，这个设备动起来呢很带劲啊，声音很清脆，那这个时候呢说明他力是很足的，力很足， 但是我如果把拨码开关全部给它拨到这个 off 呢来，全部拨到 off， 那这个力呢就很小了，那么大家现在还是空载的情况下啊，我把这个设备动一下，大家看这个丝杆的运行状态啊。 来， 你看这个声音就很沉重，很吃力，这是能感受的到的啊。来我们给大家 总结一下，也就是大家在调节这个固定驱动器下面这个电流的时候呢，在不断的改变电机的扭矩，让电机符合他自己的一个应用场合，大家也不能调大啊，调大小心冒烟，设备烧了， 根据实际情况同时的话呢，我们调节这个，呃，下面这个表格他不会影响我们上面的细分，他们是互相独立的。来，大家学会了吗？这是我们这个电流的调节法，调节不及电机的电流。
我的这个附近电机是一点五安，因为他的最大电流是一点五安，那么你调这个驱动器的电流， 他这种感觉就非常像变频器带着电机走，我们一般情况是不要变频器的电流要略大于 电机的功率，是不是才可以略大于他的？是不是才能带的动？嗯，那这个也是啊，一般情况下啊，正常在工业现场正常带着，是不是走的带负载的这种啊？嗯，一般要他的电流略大于电机的电流，你不要大太多啊，你看这个是一点五弯，那这上面有几个档位啊？一两，我给大家调一下啊，我给大家写一下 sw 一， sw 二， sw 三啊，这三个锅板开关啊，这三个开关。然后他是如果是如果是幺幺幺的话啊，是调的是一万，如果是零幺 幺幺的话是一点四六万，如果是幺零幺是一点九一万，再往下就太大了，我就不看了啊。嗯，最大的那个，最大的那个是四点二啊，四点二，最大的四点二万啊，下面我就不写了啊。 如果你的电机是一点五安，那现在如果这个电机是正常转的话，你应该调成几？一点九一？调成一点九一比较合适，就是把这个拨码开关拨到一，这个拨码开关拨到零，这个开关拨到一就可以了，这是正常运行啊， 但实际上你在培训班，在我们这写成语，他正常运行吗？不正常，肯定不正常，一会走了，一会停了，是不是？所以说这种情况啊，你千万不要调成一点九一，那个电机一会能烫死你啊，真的，你不敢摸啊，可能会烫 啊，非常热，所以说我们要把电流调的比他小一点，能理解我的意思吧？但是如果说你在这学会了以后到工作当中， 你现在带着电机，我们在这是不是在这空转呢？是不是啥附带都没有带？实际上在工作当中你不可能买个电机，啥活不干，我在这空转是不是？我可能是不是要带着工件走？对，这个东西可能很重，是不是？他是不是要他得有劲，是不是才带起来？怎么样？有劲啊？就电流大了，是不是才有劲啊？ 所以说如果在工作中要比他大一点，听懂我的意思没有？为什么强调这个电流啊？因为有人从我们这买了一套全新的附近电机，回家以后直接调了四十二万，烧了，马上立刻烧啊，这种人真是层出不穷啊，这这个烧，这个几百块钱就没了啊，马上就没了。
今天跟大家讲一下附近电机驱动器的电流和细分，怎么设置宝马开关， sw 一， sw 二， sw 三是设置驱动器工作输出电流， sw 四，设置静态工作电流， sw 五， sw 六， s w 七、 sw 八， 设置电机每转需要的转速。旁边这里有八个部码开关，这边看有个箭头向下代表按的状态， 一到八就是对应的 s w 一到八。比如这个电计是三安，我们就在 sw 一二三找到三附近的对应值，大一点小一点无所谓，差距不要太大， 电流设置太大了电机会发烫。比如我们设置二点八四安，这个数值对应的是按按 off， 这是把一二拨下来。三在上面 细分表，一般常用的对应的一千细分就是一千个脉冲转一圈的意思。对应的拨码开关是按按按 off， 就是五六七往下拨。 八在上面。四是自动半流的意思，一般是 off， 这样我们就设置好七成电流了。喜欢记得点赞收藏哦！
我们先了解这个步进电动机的相关参数，转距是零点二八 n， 布锯角是一点八度，布锯角是指这个电动机收到一个脉冲，转动的角度是一点八度，电流是一点三安。 下面是他的接线图，红色的是线圈 a 加，蓝色的是线圈 a 减， a 加和 a 减组成一个线圈， b 加和 b 减组成另外一个线圈。我们先看他的接线， 这里输出的四根线接到上面这一个不禁启动器里面， 这里标有 a 加、 a 减、 b 加和 b 减， a 加， a 减是接一个线圈从这个步进电动机里出现之后，接到来这边红色的是 a 加， 蓝色的是 a 减，接到这两个端子上，对应这个图上的标记，然后绿色的是 b 加，黑色的是 b 减，直接接到这两个端子上， 下面的 vcc 是给这一个驱动器输入电源，我们这里接过去的是 接到上面这一个开关电源二十四伏的征集， 这里的 gnd 接到的就是开关电源的负极，他这里标注有低息九到四十二伏直流，也就是说可以给这个驱动器输入九到四十二伏的直流电源。 我们这里输入的是从开关电源过来的二十四伏正极，这是二十四伏的负极。然后我们再看一下，我们要在这一个启动器上设置电流和细分 这个电动机，他的电流是一点三安。我们看一下这一块 电流参数的设置。电流一按的时候要设置 s 四开关，要打开 s 五开关断开， s 六开关要闭合 pk c u r l e、 n t 的意思是风值电流，如果我们设置这一个参数， 正常的输出是一按的电流最高可以达到一点，二按，我们就给这个，我们就给这个附近电动机设置这一组电流。 s 四、 s 五、 s 六开关在哪个位置呢？ 我们将这一个启动器竖起来， 这里有标注，一二三四五六四就是 s 四、 s 五、 s 六，我们来组参数，我们要看一下，我们要将 s 五断开， s 四和 s 六闭合， 把这个开关往下按下去，就是 b 和就是 on， 那我们把四和六往下压下去，他就是 b 和， s 五不用动，就是断开。 设置好电流以后，我们再看一下上面的细分参数的设置，在我们这一个电路应用里设置的细分是四，后面这个八 八百代表 步进电动机转一圈需要收到八百个脉冲，我们下一个视频再去解析这个细分的作用，我们这里就是看一下在这个步进驱动器里如何设置， 我们看一下细分式对应的 s 一开关要接通， s 二开关要断开， s 三你要断开他的开关也是在这 s 一开关往下压下去，他就是 b 和二和三打在上面，他就是断开。这样设置之后，一二三这三个开关设置的细分是四， 然后四五六这三个开关设置的是电流。我们下个视频就看一下这个附近电动机相关的一些计算，感谢你的收看和支持。
来我们来看一下啊，我们这个设备呢，我们现在呢这个店已经全部给他上上去了， 大家看啊，这个不进驱动器是带电的，正常我现在把电源断了啊，断了以后呢，这个不进驱动器啊，他现在呢没办法控制电机，那这个电机我们可以手动的来回这个位置呢，来回你看可以来回， 那这个时候我们在上电的时候呢，你看啊，那正常这个附近链接他应该定位，但是你看呢， 我用手呢照样可以把它动起来，那这就是有问题的，有什么问题呢？证明我们这个丝杆呢，这个扭矩啊，太小了，太小了啊，如果这个时候你上面有负载的话呢，那， 那他可能就没办法把这个设备带动起来，那这个时候我们看一下我们这个步进驱动器啊，看能不能解决这个问题。上面这个表格我们他是一个细分啊，就控制我们步进电机每圈的脉冲数，我们重点看下面这个表格，这是一个电流， 电流的话呢，它主要现在靠我们四五六这几个拨码开关，四五六呢，你看呢，它现在都处于 on， 都处于 on 的话是最小的一个电流，最小的电流呢可以随便轻易切换，那我现在呢我把它调一下， 我调到这个一个 off， 两个 on 来，第一个变为 off， 后面还是 on， 那这个时候呢，这个设备就力就很大了，动不了了， 你看我现在使劲都动不了了，那大家学了这个技能有什么好处呢？就说我们后面在工作中啊，我们这个设备呢，可以根据他负载的大小呢，调节这个波马开关四五六的状态， 改变他的电流的大小，他电流的大小直接影响我们这个嗯，思感的这个扭矩，那接下来我们把设备动一下，我们看一下， 来我们把设备动一下，这是我们简单的一个嗯，扭矩的方法，我们调节扭矩的话呢，我跟大家说啊，他是不影响我们这个设备的运行的，比如说我这里呢，让你走走，给个位置， 嗯，六八八，来给个位置六八八。那这个时候呢，我们这里给个速度三千来把你 设备动起来，好，把 m 零点零导通啊，来大家看一下导通， 好，这个设备动起来呢很带劲啊，声音很清脆，那这个时候呢说明他力是很足的，力很足，但是我如果把拨码开关全部给他拨到这个 off 呢来， 全部拨到 off， 那这个力呢就很小了，那么大家现在还是空载的情况下啊，我把这个设备动一下，大家看这个四杆的运行状态啊。来， 你看这个声音就很沉重，很吃力，这是能 感受的到的啊。来我们给大家总结一下，也就是大家在调节这个固定驱动器下面这个电流的时候呢，在不断的改变电机的扭矩，让电机符合他自己的一个应用场合，大家也不能调大啊，调大小心冒烟，设备烧了， 根据实际情况同时的话呢我们调节这个，呃，下面这个表格他不会影响我们上面的细分，他们是互相独立的。 来，大家学会了吗？这是我们这个电流的调节法，调节不及电机的电流。
大家好，今天为给大家讲解一下步进电机驱动器的参数设置。步进电机是通过步进驱动器上的八个波动开关来进行设置的，我们可以看到步进电机的侧面有一个参数表，红颜色方框内 sw 一到 sw 三是电机的运行电流， 电流越大，电机扭矩就越大，也更容易发热出故障。相反，电流越小，电机的扭矩就越小，可能无法带动负载， 所以我们需要设置一个合适的数值。黄颜色方框内 sw 四是用来设置电机在待机状态下选择全流还是半流。绿色方框内 sw 五道 sw 八是对电机每圈脉冲数进行设置， 一二关，三开等于二点三七安五六八开，七关等于三千二百脉冲。你学会了吗？欢迎评论区留言，谢谢！
