定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

　　永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步

　　混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩

　　精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。

　　按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比

　　高，配上细分驱动器后效果良好。该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步

　　距角可细分达256倍(0.007°/微步)。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变

　　雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。具有温升低、可靠性高的特

　　点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。可满足不同行业、不同环境下的使用需求。

　　雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和

　　驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。

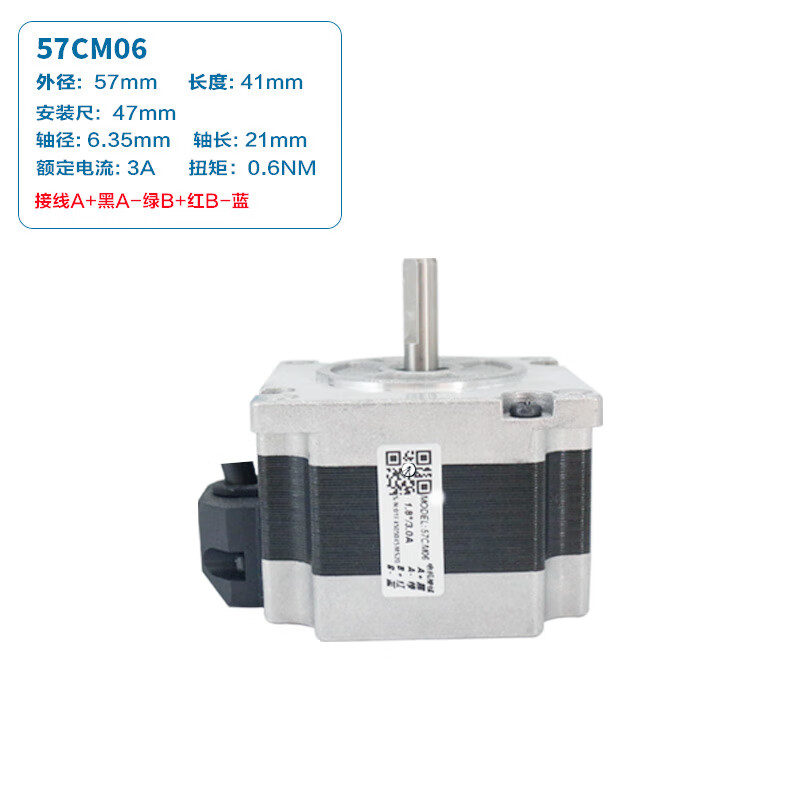

　　上例表示机座号为57mm,两相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。

　　上例表示机座号为57mm,三相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。

　　• 判断需多大力矩： 静扭矩是选择步进电机的主要参数之一。负载大时，需采用大力矩电机。力矩指标大时，电机外形也大。

　　• 判断电机运转速度： 转速要求高时，应选相电流较大、电感较小的电机，以增加功率输入。且在选择驱动器时采用较高供电电压。

　　• 选择电机的安装规格： 如57，86，110 等，主要与力矩要求有关。 • 确定定位精度和振动方面的要求情况：判断是否需细分，需多少

　　型号 工作电压（DC） 输出电流（A） 型号说明 适配电机 外形尺寸（MM）

　　驱动器型号 输入电压 电流范围（峰值电流）（A） 外形尺寸（MM） 适配电机 控制方式 控制信号

　　有三种基本的步进电机驱动模式：整步、半步、细分。其主要区别在于电机线圈电流的控制精度(即激磁方式)。

　　在整步运行中，同一种步进电机既可配整/半步驱动器也可配细分驱动器，但运行效果不同。步进电机驱动器按脉冲/方向指令对两相步进

　　电机的两个线圈循环激磁(即将线圈充电设定电流)，这种驱动方式的每个脉冲将使电机移动一个基本步距角，即1.80 度 (标准两相电机

　　在单相激磁时，电机转轴停至整步位置上，驱动器收到下一脉冲后，如给另一相激磁且保持原来相继处在激磁状态，则电机转轴将移动半

　　个步距角，停在相邻两个整步位置的中间。如此循环地对两相线圈进行单相然后双相激磁步进电机将以每个脉冲 0.90 度的半步方式转动。

　　所有雷赛公司的整/半步驱动器都可以执行整步和半步驱动，由驱动器拨码开关的拨位进行选择。和整步方式相比，半步方式具有精度高

　　一倍和低速运行时振动较小的优点，所以实际使用整/半步驱动器时一般选用半步模式。

　　细分驱动模式具有低速振动极小和定位精度高两大优点。对于有时需要低速运行(即电机转轴有时工作在60rpm 以下)或定位精度要求小于

　　0.90 度的步进应用中，细分驱动器获得广泛应用。其基本原理是对电机的两个线圈分别按正弦和余弦形的台阶进行精密电流控制，从而使

　　得一个步距角的距离分成若干个细分步完成。如上图所示。例如十六细分的驱动方式可使每圈 200 标准步的步进电机达到每圈200*16=3200

　　步的运行精度(即0.1125°)。雷赛公司可提供规格齐全、性能优越、品质可靠、价格优惠的十余款细分驱动器。

　　作为中国最主要的步进电机驱动器供应商，雷赛拥有多项国家专利技术，已推出两大系列步进驱动器产品，可配置各种两相、三相步进电

　　雷赛全新M 系列步进电机驱动器，除采用首创的纯正弦电流控制技术外，还进一步开发运用了最新的参数自适应技术，使产品综合性能、

　　采用纯正弦精密电流控制技术，保证电机运行在超低噪声状态。驱动器细分倍数可选、精度高，可满足高精度、低噪声、低发热的使用需

　　上图表示两相，低噪声技术，50V 电压，5.6A 电流，无铅版本的步进电机驱动器。

　　系列 型号 电流(A) 电压(V) 细分数 适配电机 重量(kg) 外型尺寸(mm) 控制信号

　　电流是判断驱动器能力的大小，是选择驱动器的重要指标之一，通常驱动器的最大电流要略大于电机标称电流，通常驱动器有 2.0A、3.5A、

　　供电电压是判断驱动器升速能力的标志，常规电压供给有：24VDC、40VDC、80VDC、110VAC 等。

　　细分是控制精度的标志，通过增大细分能改善精度。细分能增加电机平稳性，通常步进电机都有低频振动的特点，通过加大细分可以改善，

　　彩神vll新手使用指南

　　多数雷赛步进电机驱动器采用差分式接口电路，内置高速光电耦合器 ，允许接收长线驱动器，集电极开路和PNP 输出电路的信号，可适

　　彩神vll新手使用指南

　　多数雷赛步进电机驱动器可以接收两类脉冲信号：一种为脉冲+方向形式(单脉冲)；一种为正脉冲+反脉冲(双脉冲)形式。可通过驱动器内
