步进电机与步进驱动器的接线方法，因为接线不正确会导致很多的问题，因此小编总结一下步进电机与驱动器的接线步骤，最主要的是要掌握脉冲和方向的接线方法。这里为大家讲解表控与步进电机的接线图。

　　电脑：电脑一台，作为功能设置的工具。win7系统最佳，XP或win10也可以使用。

　　下面分别展示单轴、两轴和4轴步进电机与驱动器的接线原理，驱动器的其他接线参看商家对应型号的接线方法。

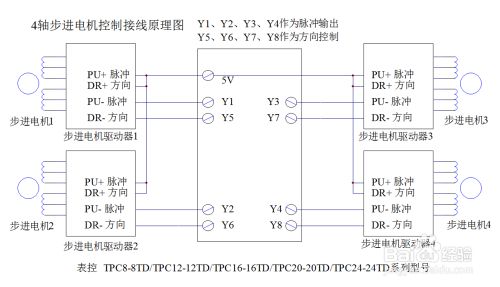

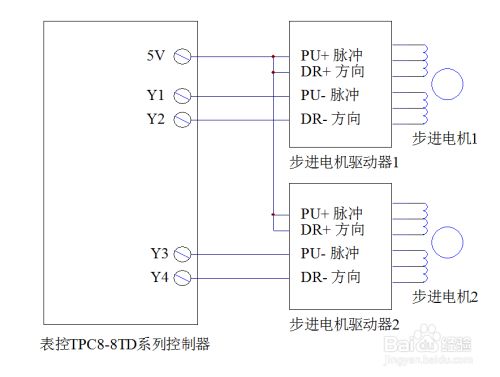

　　两轴与四轴的步进电机的接线图如下所示：表控十分适用于步进电机的控制，其控制功能强大，可以满足基本步进电机控制操作。

　　如何下载彩神vll最新版本

　　表控采用表格设置代替编程，根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、自定顺序、同时控制、独立控制、定时控制、手动控制、自动控制、暂停控制、全停控制、逻辑控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警、错误处理等各种自动控制功能。
