　　 步进电机必须有驱动器和控制器才能正常工作。驱动器的作用是对控制脉冲进行环形分配、功率放大，使步进电机绕组按一定顺序通电，控制电机转动。

　　 步进电机控制系统

　　 以两相步进电机为例，当给驱动器一个脉冲信号和一个正方向信号时，驱动器经过环形分配器和功率放大后，给电机绕组通电的顺序为 ，其四个状态周而复始进行变化，电机顺时针转动；若方向信号变为负时，通电时序就变为,电机就逆时针转动。

　　随着电子技术的发展，功率放大电路由单电压电路、高低压电路发展到现在的斩波电路。其基本原理是：在电机绕组回路中，串联一个电流检测回路，当绕组电流降低到某一下限值时，电流检测回路发出信号，控制高压开关管导通，让高压再次作用在绕组上，使绕组电流重新上升；当电流回升到上限值时，高压电源又自动断开。重复上述过程，使绕组电流的平均值增加，电流波形的波顶维持在预定数值上，解决了高低压电路在低频段工作时电流下凹的问题，使电机在低频段力矩增大。

　　步进电机一定时，供给驱动器的电压值对电机性能影响较大，电压越高，步进电机转速越高、力矩越大；在驱动器上一般设有相电流调节开关，相电流设的越大，步进电机转速越高、力矩越大。

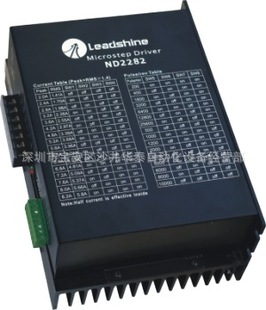

　　为了提高步进电机的性能，细分驱动器已经广泛应用。细分驱动器的原理是通过改变A，B相电流的大小，以改变合成磁场的夹角，从而可将一个步距角细

　　细分数越高，电流越平滑，电机转动就越平稳。驱动器一般都具有细分功能，常见的细分倍数有：1/2，1/4，1/8，1/16，1/32，1/64，1/256；或：1/5，1/10，1/20。

　　例如：电机设定为4细分，其步距角为 / 4 = 。

　　当细分等级大于1/4后，电机的定位精度并不能提高，只是电机转动更平稳。
