DM542S 是公司新推出的高性能数字式两相步进驱动器，采用32 位DSP技术，用户可以设置常用的 8 档电流以及 16 档细分，能够满足大多数场合的应用需要。低中高速运行都很平稳，噪音小。多种功能可通过外部拨码选择，极大地方便了客户的应用。
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。
※推荐采用侧面安装，散热效果更佳，安装设计时，需要考虑接线端子大小和散热所需空间！
1）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内；
2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；
3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

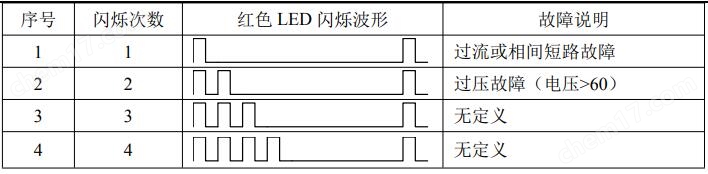

绿色 LED 为电源指示灯，当驱动器接通电源时，该 LED 常亮；当驱动器切断电源时，该 LED 熄灭。红色 LED 为故障指示灯，当出现故障时，该指示灯以3 秒钟为周期循环闪烁；当故障被用户清除时，红色 LED 常灭。红色 LED 在 3 秒钟内闪烁次数代表不同的故障信息，具体关系如下表所示：

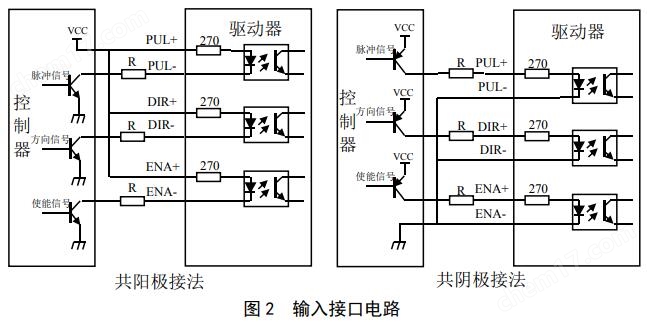

DM542S 驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱动器，集电极开路和 PNP 输出电路的信号。在环境恶劣的场合，我们推荐用长线驱动器电路，抗干扰能力强。现在以集电极开路和 PNP 输出为例，接口电路示意图如下：

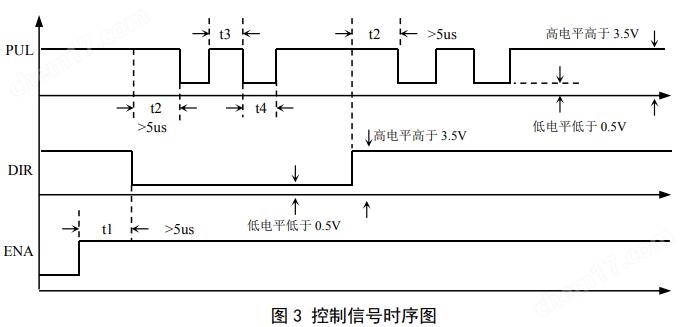

为了避免一些误动作和偏差，PUL、DIR 和 ENA 应满足一定要求，如下图所示：
2）t2：DIR 至少提前 PUL 下降沿 5μs 确定其状态高或低。
2）脉冲和方向信号线与电机线不允许并排包扎在一起，最好分开至少10cm以上，否则电机噪声容易干扰脉冲方向信号引起电机定位不准，系统不稳定等故障。
3）如果一个电源供多台驱动器，应在电源处采取并联连接，不允许先到一台再到另一台链状式连接。
4）严禁带电拔插驱动器电机和电源端子，带电的电机停止时仍有大电流流过线圈，拔插电机和电源端子将导致巨大的瞬间感生电动势将烧坏驱动器。
5）严禁将导线头加锡后接入接线端子，否则可能因接触电阻变大而过热损坏端子。

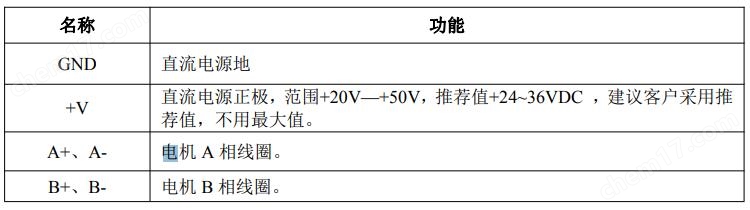

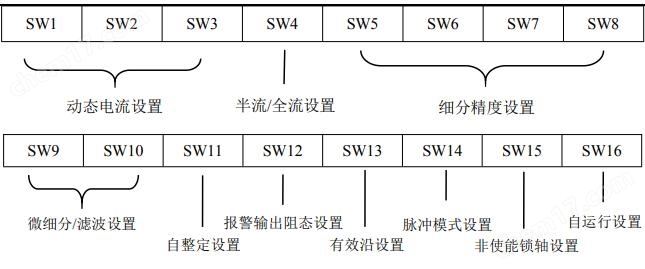

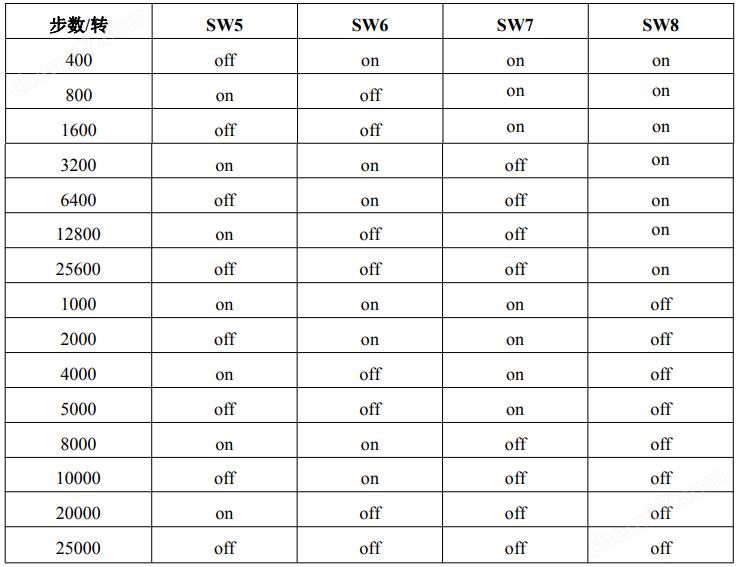

SW4=off：（出厂默认）驱动器停止接收脉冲约 0.4 秒后，输出电流为峰值的 50%（设置半流，在某些应用场合可以降低驱动器和电机的发热）；
SW12=off：正常工作情况下，报警输出为低阻态（导通状态）（出厂默认），当驱动器发生报警时，报警输出为高阻（非导通状态）；
SW12=on：正常工作情况下，报警输出为高阻态（非导通状态），当驱动器发生报警时，报警输出为低阻（导通状态）。
SW15=off：当驱动器非使能时，不响应脉冲，无电流输出，电机不锁（出厂默认）；
SW16=on：电机以 0.2R/S 的速度，正转一圈，反转一圈，一直循环。
3）采用非稳压电源时，电源电流输出能力应大于驱动器设定电流的 60%即可；
DM542S 可以用来驱动 4、6、8 线的两相、四相混合式步进电机，步距角为 1.8 度和 0.9度。选择电机时主要由电机的扭矩和额定电流决定。扭矩大小主要由电机尺寸决定。尺寸大的电机扭矩较大；而电流大小主要与电感有关，小电感电机高速性能好，但电流较大。

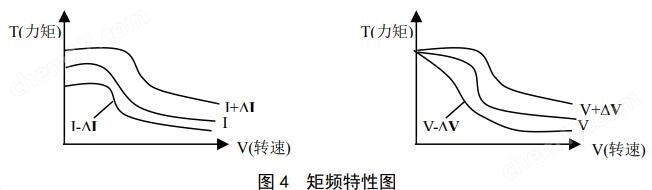

●电机实际电流越大，输出转矩越大，但电机铜损（P=I2R）越多，电机发热偏多；

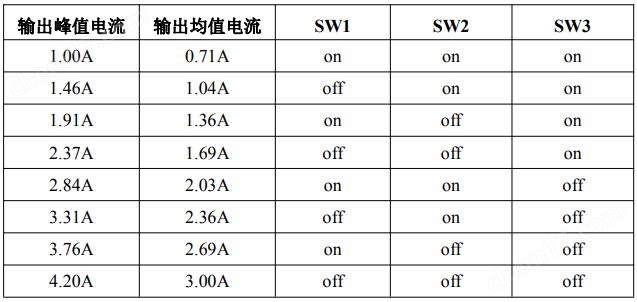

对于同一电机，电流设定值越大时，电机输出力矩越大，但电流大时电机和驱动器的发热也比较严重。具体发热量的大小不仅与电流设定值有关，也与运动类型及停留时间有关。以下的设定方式采用步进电机额定电流值作为参考，但实际应用中的最佳值应在此基础上调整。原则上如温度很低（40℃）则可视需要适当加大电流设定值以增加电机输出功率（力矩和高速响应）。
△注意：电流设定后请运转电机 15-30 分钟，如电机温升太高（70℃），则应降低电流设定值。所以，一般情况是把电流设成电机长期工作时出现温热但不过热时的数值。

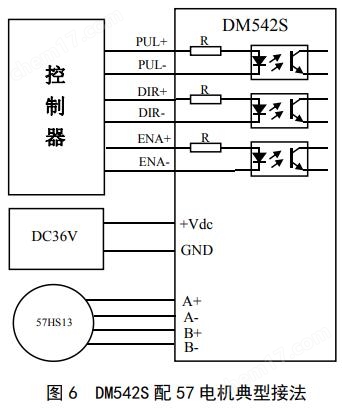

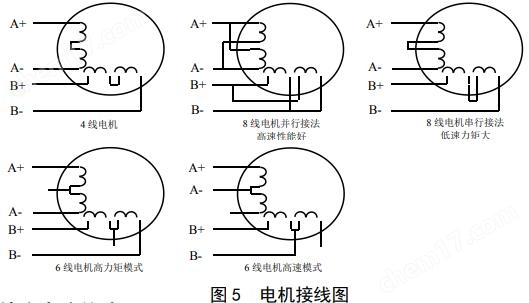

七、典型接线 系列电机串联，并联接法（若电机转向与期望转向不同时，仅交换 A+、A－的位置即可），DM542S 驱动器能驱动四线、六线或八线的两相/四相电机。下图是 DM542S 配 57HS13步进电机的典型接法：
3）DM542S 驱动器只能驱动两相混合式步进电机，不能驱动三相和五相步进电机。
4）判断步进电机串联或并联接法正确与否的方法：在不接入驱动器的条件下用手直接转动电机的轴，如果能轻松均匀地转动则说明接线正确，如果遇到阻力较大和不均匀并伴有一定的声音说明接线错误。
1） 短路保护当发生相间短路或驱动器内部过流时，驱动器红灯闪亮1 次，且在3 秒内反复闪亮。此时必须重新上电复位，才能排出故障。
步进电机是一种专门用于速度和位置精确控制的特种电机，它旋转是以固定的角度（称为“步距角”）一步一步运行的，故称步进电机。其特点是没有累积误差，接收到控制器发来的每一个脉冲信号，在驱动器的推动下电机运转一个固定的角度，所以广泛应用于各种开环控制。步进驱动器是一种能使步进电机运行的功率放大器，能把控制器发来的脉冲信号转化为步进电机的功率信号，电机的转速与脉冲频率成正比，所以控制脉冲频率可以精确调速，控制脉冲数就可以精确定位。
步进电机的转速与脉冲频率的关系是什么？步进电机由于自身*结构决定，出厂时都注明“电机固有步距角”（如0.9°/1.8°，表示半步工作每走一步转过的角度为 0.9°，整步时为 1.8°）。但在很多精密控制和场合，整步的角度太大，影响控制精度，同时振动太大，所以要求分很多步走完一个电机固有步距角，这就是所谓的细分驱动，能够实现此功能的电子装置称为细分驱动器。

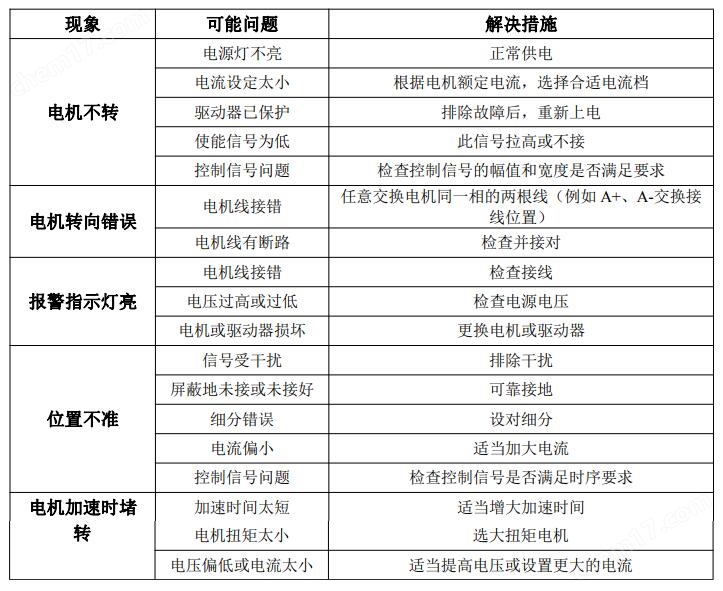

●脉冲模式不匹配，信号是脉冲/方向，驱动器必须设置为此模式；若信号是CW/CCW（双脉冲模式），驱动器则必须也是此模式，否则电机只朝一个方向运转。
